Linux 图形子系统-DRM/KMS介绍¶
根据前两个章节的图形子系统的介绍，本章节将重点介绍 显示相关部分内容，也可以叫做图形显示框架部分，主要涉及DRM/KMS的内容，本文不涉及任何源代码，重点将原理工作进行说明。
1. 概念介绍¶
Linux 显示方案目前介绍2种：
- FBDEV: Framebuffer Device
- DRM/KMS: Direct Rendering Manager / Kernel Mode Setting
FBDEV
FBDEV是一种传统的显示框架，特点是简单，能够提供最基础的显示功能，但是无法满足一些底层硬件的现实要求。
DRM/KMS
DRM/KMS是一种主流的显示框架，在目前Linux使用比较多，能够支持更多高级的控制和特性。
| 特点/优势 | FBDEV（Framebuffer Device） | DRM/KMS（Direct Rendering Manager / Kernel Mode Setting） |
|---|---|---|
| 显示方式 | 传统，用户空间操作 | 现代，内核空间操作 |
| 用户空间操作 | 直接控制帧缓冲，性能相对较差 | 通过标准图形API，硬件加速，性能更好 |
| 硬件兼容性 | 通常支持各种硬件但存在限制 | 通常具有更好的硬件兼容性，更多硬件支持 |
| 维护复杂性 | 需要更多维护和开发工作 | 更容易维护，提供标准化API和更多硬件支持 |
| 性能和功耗管理 | 较差 | 更好，支持硬件加速和功耗管理 |
| 适用场景 | 一些嵌入式系统，旧硬件 | 现代Linux系统，需要高性能和硬件加速的应用场景 |
为什么会出现DRM？
上面介绍了两个显示框架的不一样，大概了解一些优势和作用，主要是在目前显示外设的性能逐渐增强，3D渲染以及GPU的发展，FrameBuffer框架看起来似乎就有些落伍了， 最直接的体现，就是在传统的框架下，对于许多芯片显示外设的新特性如： 显示覆盖(菜单层级)、GPU加速、硬件光标等功能并不能得到很好得支持， 并且FrameBuffer框架将底层的显存通过用户空间/dev/fb接口，暴露给了用户空间， 这很容易导致不同的应用程序在操作显存时，产生访问冲突，而且这种方式看起来似乎不是那么安全。
这里查看图1.1 与图1.2进行对比，无DRM和有DRM进行说明。
图1.1 无DRM
图1.2 有DRM
从图1.1 中无DRM会看到存在一些问题，从图中可以看到两个用户程序，program A (X Server)去管理Video Card，这个时候X Sserver是独自访问这些资源，在这个时候program B 或者更多的程序去访问相同的一个硬件时候，就存在了一些竞争的问题。
再看看图1.2 有DRM，DRM是在Linux 内核的一部分，访问GPU的权利都需要通过DRM进行一个管理。DRM会获取独占访问GPU的权利，并负责初始化和维护命令队列，内存以及其他的硬件资源。程序需要访问GPU的时候需要给DRM发送请求，DRM将充当仲裁程序，并注意避免可能发生的冲突。
从上面2张图图只是展现了DRM对GPU的一个管理，其实DRM已经具有很多功能，对多个GPU的切换，缓冲区管理，内存共享对象和内存同步。扩展被赋予了特定的名称，例如图形执行管理器（GEM）或内核模式设置（KMS），当它们提供的功能被特别提及时，术语优先。但它们实际上是整个内核 DRM 子系统的一部分。
DRM(Direct Rendering Manager，直接图形管理器)
什么是KMS？
KMS(Kernel Mode Setting):也称作Atomic KMS它是一个在linux 4.2版本的kernel上才最终定性的技术。从字面意义上理解它要实现的功能比较简单即显示模式display mode的设置包括屏幕分辨率resolution、颜色深的color depth、屏幕刷新率refresh rate等等(它在Linux graphic的显示框架中主要被用来送显)。它的出现是为了解决最开始的DRM显示框架的缺点那时候Mode-Setting (包括更新画面、配置 display pipeline、screen resolution、color depth、refresh rate等) 是在 Userspace 中实现的这样做的缺点是
- Rendering 和 Mode-Setting 会发生竞争;
- 不统一缺少抽象不同的硬件平台各自为营;
2. 软件框架¶

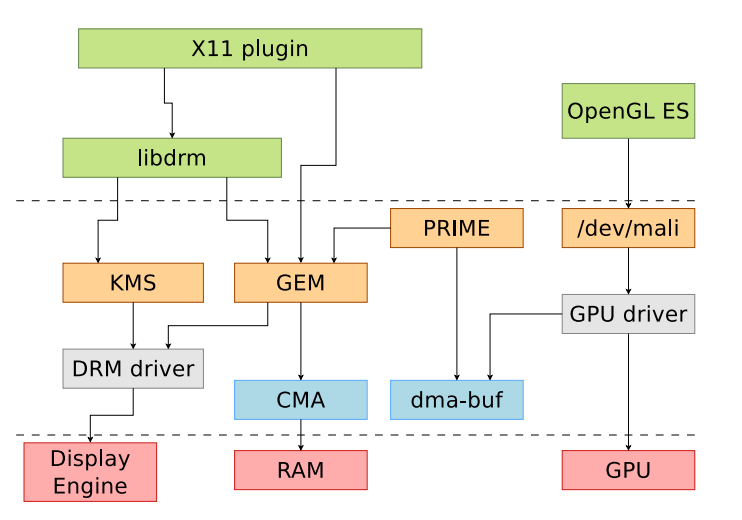

DRM subsystem 图2.1
图2.1 DRM subsystem
DRM可以分为三个部分：libdrm、KMS、GEM。
2.1 libdrm¶
Direct Rendering Manager library"，是一个用户空间的开源库，主要用于与Linux图形子系统中的DRM（Direct Rendering Manager）交互。它提供了一组API和工具，允许应用程序和用户空间组件与内核中的DRM子系统进行通信和交互。也就是说libdrm是用户层与内核层DRM通信的一个标准工具，主要有以下功能：
- 图形设备驱动程序的管理：
libdrm允许用户空间应用程序通过DRM接口与已加载的图形设备驱动程序进行通信。这包括查找和打开图形设备、查询设备信息以及与设备进行通信的能力。 - 图形内存管理：
libdrm提供了API来管理图形设备的内存。它允许应用程序分配、映射和释放图形内存，以便进行渲染、纹理管理和其他图形操作。 - 模式设置和显示配置：
libdrm还支持图形设备的显示模式设置和显示配置。这允许应用程序查询和配置显示器的分辨率、刷新率和显示模式，以满足不同的需求。 - GPU加速和渲染操作：
libdrm提供了与GPU硬件加速相关的API，允许应用程序利用硬件加速进行渲染和计算操作。这对于图形性能的提升非常重要。 - 多GPU管理：
libdrm支持多个GPU设备的管理，允许应用程序在多GPU系统上进行并行渲染和计算操作。 - 硬件特定的DRM扩展：
libdrm还包括了一些硬件特定的扩展，以支持不同厂商的GPU和图形硬件。这些扩展允许更精确地配置和控制硬件。
2.2 KMS¶
KMS(Kernel Mode Setting)是作为DRM一个部分，是内核提供给应用层的DRM API的一部分，用户层可以通过libdrm进行访问。
KMS其中包含几个重要组件：
Framebuffer、Plane、CRTC、Encoder、Connector。

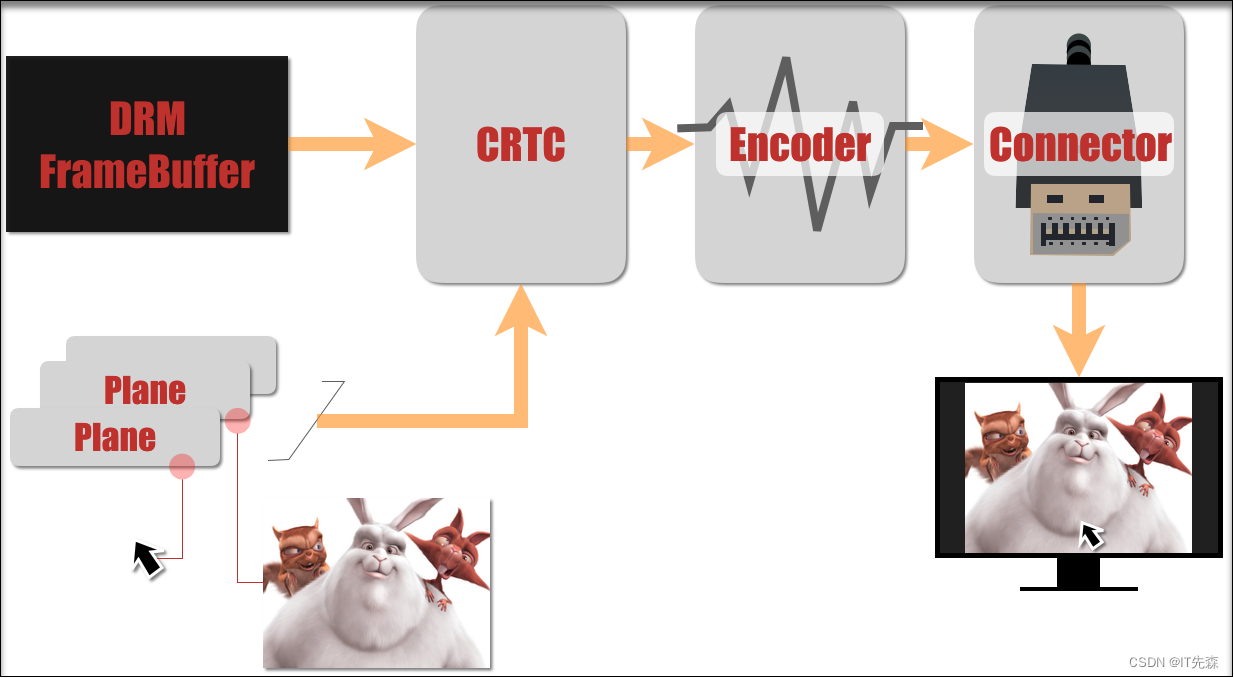

图2.1 KMS 组件实例
Framebuffer： 单个图层的显示内容，应用层和内核都可访问。硬件无关的基本元素，描述了图层显示内容的信息(width, height, pixel_format，pitch等)。这个是完全与硬件无关的一个元素。
Plane： 基本的显示控制单位，每个图像拥有一个Planes，Planes的属性控制着图像的显示区域、图像翻转、色彩混合方式等， 最终图像经过Planes并通过CRTC组件，得到多个图像的混合显示或单独显示的等等功能。
根据图2.1 中plane有多个，可以看到有光标，兔子图片，这样就是多个plane图层叠加送到CRTC组件当中。
这里需要注意有些图层是有硬件模块生成的，每个CRTC至少需要一个plane，对于plane 一共有三种：DRM_PLANE_TYPE_PRIMARY、DRM_PLANE_TYPE_OVERLAY、DRM_PLANE_TYPE_CURSOR。
CRTC ： 从framebuffer中读取待显示的图像，并按照响应的格式输出给encoder。其承担的主要作用为：
- 配置适合显示器的分辨率，并输出响应的时序。
- 扫描framebuffer送到一个或多个显示器
- 更新framebuffer
CRTC的工作，就是负责把要显示图像，转化为底层硬件层面上的具体时序要求，还负责着帧切换、电源控制、色彩调整等，可以连接多个 Encoder ，实现复制屏幕功能。
Encoder ： 转换输出器，负责电源管理、显然输出需要不同的信号转换器，将内存的像素转换成显示器需要的信号。
Connector ： Connector连接器负责硬件设备的接入，比如HDMI,VGA等，可以获取到设备EDID , DPMS连接状态等等。

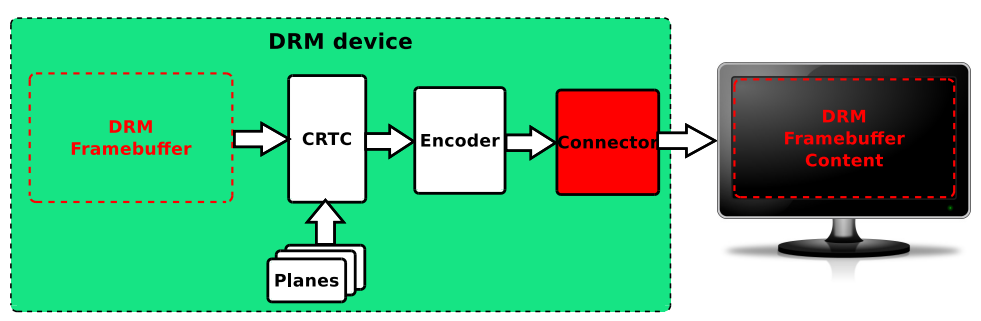

图2.2 KMS 内模块之间关系
2.3 GEM¶
GEM（Graphics Execution Manager）
GEM负责DRM下的内存管理和释放。主要是对 FrameBuffer 的管理，如内存的申请、释放、共享和同步(GPU和CPU之间内存)机制等。在图2.1 DRM subsystem 看到对PRIME是有一定的联系，对PRIME的Render Offload和Display Offload功能提供了支持。PRIME需要有效地管理图形内存以实现渲染和显示任务的协同工作，而GEM提供了这种内存管理的机制。
这里提到GEM的话，还有两外一种TTM，TTM（Translation Table Maps）是另一种用于图形内存管理的机制，更为复杂和功能更全面。它主要用于处理复杂的内存管理任务，如高级驱动程序功能、纹理管理和图形缓冲区的交换.
- GEM更简单、轻量级，专注于基本的内存分配和映射，适用于常规的图形渲染任务。
- TTM更复杂、功能更全面，旨在支持高级图形驱动程序功能，如纹理管理、缓冲区对象、GPU加速等。
3. 内核下的DRM¶
从以上内容已经大概了解DRM相关，DRM目前已经在内核已经作为一个标准子系统的存在，这里从驱动角度看看DRM。

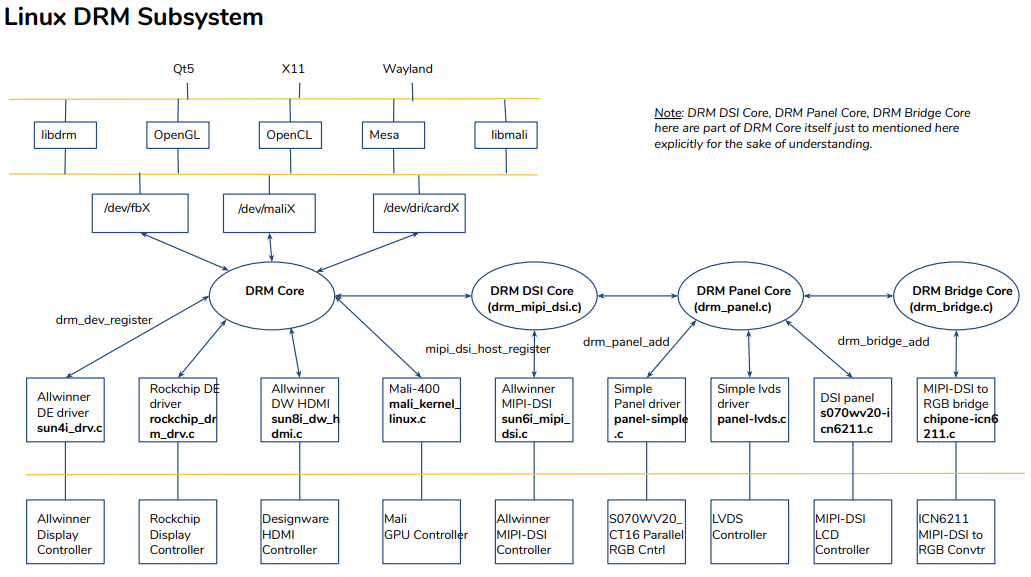

图3.1 Linux DRM Subsystem
在图3.1 中 有DRM Core /DRM DIS Core /DRM Panel Core/DRM Bridge Core
- DRM Core（Direct Rendering Manager Core）：
- DRM Core是DRM子系统的核心组件，负责整体的图形硬件管理和用户空间接口。
- DRM Core负责初始化和配置图形硬件，分配GPU资源，处理图形渲染请求，以及管理用户空间应用程序的访问权限。
- DRM DIS Core（DRM Display Interface Subsystem Core）：
- DRM DIS Core是DRM子系统中的一个子组件，专门处理显示接口（例如HDMI、DisplayPort）的相关功能。
- DRM Panel Core（DRM Display Panel Core）：
- DRM Panel Core是DRM子系统中的另一个子组件，用于管理液晶显示相关功能。
- DRM Panel Core还支持不同面板类型的驱动程序，以适应各种硬件配置。
- DRM Bridge Core（DRM Display Bridge Core）：
- DRM Bridge Core是DRM子系统中的一个组件，主要处理显示桥接器的相关功能。
- 显示桥接器用于连接不同的显示设备，例如连接内部LCD面板和外部HDMI显示器的转换器。
- DRM Bridge Core负责管理显示桥接器的初始化、配置和切换，以确保图形输出正确传递到目标显示设备。
对于一个驱动开发工程师来讲，对于调试不同的显示屏，那么对Panel 使用估计比较多；对于调试桥芯片相关，对于Bridge 使用比较多一些。
4. 总结¶
本章节主要对图形子系统中的显示部分做了简单的说明，提到内核中的DRM子系统，还有 KMS相关的内容，对于DRM的作用已经做了一定的说明，后续对于一个开发驱动来说，需要接触各种不一样的显示屏，显示屏包括各种接口LVDS，HDMI, MIPI DSI等等，那么后续将对显示屏的驱动相关做一些相关的调试相关记录。
