USB RNDIS 实现网络共享¶
引言¶
在嵌入式系统中，USB 作为一种普遍的通信方式，常被用于与主机系统进行数据传输。在大多数人中，使用电脑时候无网络情况下，可能会通过手机USB进行一个网络共享，在这个过程中就使用到了一种叫做RNDS。RNDIS（Remote Network Driver Interface Specification）是一种专为 USB 网络设备设计的协议，它使得嵌入式设备能够通过 USB 接口实现网络共享。本文将介绍如何在嵌入式 Linux 系统中配置和使用 USB RNDIS，并详细讲解如何通过 RNDIS 实现设备与主机之间的网络共享与数据传输。
1. 什么是 USB RNDIS？¶
RNDIS 是微软提出的一种协议，通常用于通过 USB 实现以太网通信。它在嵌入式系统中提供了一种简便的方式来将 USB 接口模拟为网络接口，使得嵌入式设备能够与主机或其他网络设备进行通信。
- RNDIS 的工作原理：RNDIS 将数据传输封装成网络协议的形式，通过 USB 总线进行传输。USB 设备通过实现一个虚拟网卡接口，主机通过驱动程序（通常是
rndis_host）与之进行通信。 - 应用场景：RNDIS 广泛应用于手机、嵌入式设备等，它使得这些设备通过 USB 与计算机建立网络连接，能够共享 Internet 连接、进行文件传输、以及进行远程访问等。
2. 在 Linux 中配置和使用 USB RNDIS¶
在 Linux 中，我们可以通过配置 usb0 接口来实现 RNDIS 网络共享。
+---------------------------+
| 用户空间应用层 | <- 例如，通过 `ifconfig` 或 `ip` 命令配置网络
+---------------------------+
|
+---------------------------+
| 网络协议栈层（Linux） | <- 网络协议栈，如 TCP/IP、UDP 等
+---------------------------+
|
+---------------------------+
| 内核网络驱动层 | <- RNDIS 驱动，负责 USB 网络设备的初始化与数据传输
+---------------------------+
|
+---------------------------+
| USB 核心驱动层 | <- 处理 USB 设备的通信，支持 RNDIS 设备
+---------------------------+
|
+---------------------------+
| USB 设备硬件层 | <- 设备本身，支持 USB 规范并实现 RNDIS 协议
+---------------------------+
以下是一个典型的设置过程。
2.1 硬件准备¶
假设你已经准备好了一个支持 USB RNDIS 的嵌入式设备，和一个能够接入网络的主机（例如 PC 或 Ubuntu 系统）。在此，我们以 Ubuntu 系统为主机，嵌入式设备运行 Linux 系统为例。
2.2 内核配置¶
首先，确保嵌入式设备的 Linux 内核已经启用了 rndis 支持。你需要在内核中启用以下选项：
CONFIG_USB_NET: 使能 USB 网络设备支持。CONFIG_USB_RNDIS: 启用 USB RNDIS 支持。
你可以通过配置内核来启用这些选项，或者使用以下命令检查是否已启用：
如果内核未启用 RNDIS 支持，你需要重新编译内核，并在配置时启用相关选项。
2.3 加载 RNDIS 驱动¶
确保 Linux 系统中加载了 RNDIS 驱动程序。在主机端，通常通过以下命令加载：
在嵌入式设备上，使用 lsusb 命令可以检查 USB 设备是否正确连接：
你应该能够看到设备已识别为 USB 网络设备。
2.4 配置网络接口¶
一旦 RNDIS 设备被连接，主机系统应该能够自动识别 usb0 网络接口。你可以通过以下命令检查：
你将看到一个名为 usb0 的网络接口。接下来，需要为该接口配置 IP 地址。你可以选择手动设置 IP 地址，也可以使用 DHCP 来自动分配 IP。
手动配置 IP 地址：¶
使用 DHCP 配置：¶
2.5 配置嵌入式设备¶
在嵌入式设备上，你需要通过 usb0 接口与主机进行通信。可以使用以下命令配置设备的 IP 地址：
此时，嵌入式设备与主机之间已经建立了网络连接。
3. 数据传输与测试¶
一旦网络接口设置完成，主机与嵌入式设备之间就可以进行数据传输了。以下是几种常见的数据传输方法：
3.1 Ping 测试¶
首先，通过 ping 命令来检查设备间的连接是否正常。
在主机上运行：
在嵌入式设备上运行：
如果双方可以互相 ping 通，说明网络连接已成功。
3.2 文件传输¶
你可以使用 scp 或 rsync 等工具进行文件传输。例如，从主机向嵌入式设备传输文件：
反向传输：
3.3 其他网络应用¶
你还可以在嵌入式设备上运行 Web 服务器、FTP 服务等，主机通过浏览器或 FTP 客户端与嵌入式设备进行交互。例如，在嵌入式设备上运行一个简单的 HTTP 服务器（如 lighttpd 或 python -m SimpleHTTPServer），然后通过主机的浏览器访问嵌入式设备。
4. 调试与优化¶
在实际开发过程中，可能会遇到一些常见的调试问题。以下是一些常见问题的排查方法：
4.1 USB 连接问题¶
如果 USB 设备无法正常连接，可以使用 dmesg 命令查看系统日志，检查是否有相关的错误信息：
4.2 网络连接问题¶
如果 ping 不通，可能是网络配置有问题。使用 ifconfig 或 ip addr show 检查设备的 IP 地址配置是否正确。还可以使用 route 命令检查路由表，确保没有配置错误导致无法通信。
4.3 性能调优¶
对于需要高吞吐量的应用，可以考虑通过调整 USB 端口的传输模式、增大缓冲区、以及优化数据包的发送方式等手段来提高网络传输性能。可以通过iperf测试相关带宽【可以看链接：】，另外尽量选择USB3.0接口。
5. 总结¶

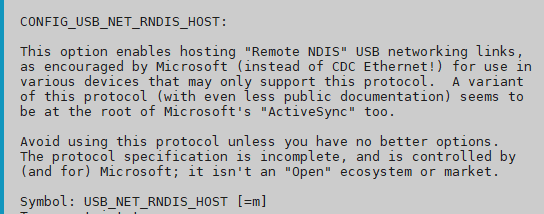

本章节来说难度不会很大，通过 USB RNDIS 协议，嵌入式 Linux 系统可以通过 USB 实现网络共享与数据传输，且配置和实现过程相对简单。里面还需要注意，RNDIS驱动是和USB角色有关系，所以在选择RNDIS驱动需要注意，有一个叫做CONFIG_USB_NET_RNDIS_HOST，还有一个是CONFIG_USB_CONFIGFS_RNDIS。
最后祝大家元旦快乐！
